　はじめに
UC-1エンジニア・スイートの構成製品は、クラウド機能などを有しており、UC-1製品（以下、「単独製品」とします。）とは別プログラムとしておりますが、単独製品のバージョンアップ，リビジョンアップを随時組み込んでいます。前号から、このUC-1エンジニア・スイートの構成製品の最新版情報などの保守情報の掲載を開始いたしました。本号では、仮設土工スイートの「斜面の安定計算」，「BOXカルバートの設計」で追加した機能をご紹介いたします。
　仮設土工スイート：斜面の安定計算
従来Δu法による解析に暫定対応としていましたが、今回、正式に対応し、モデル作成を容易に行う事ができるようになりました。
地震動によって発生する過剰間隙水圧（Δu）の上昇量については，液状化判定の結果より得られる液状化に対する抵抗率FLを用いてΔu＝ru×σ'vで評価し、次式にて安全率を算定します。

  •

製品中では土質ブロックの諸元として、液状化が生じる飽和砂質土地盤に対して、過剰間隙水圧比を入力することでΔuを算定します。

  • 　

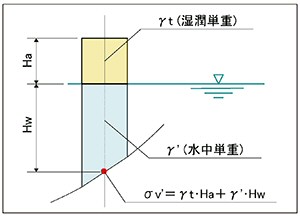

    ▲図1　有効上載圧σ'v

また、土地改良施設耐震設計の手引き(H16.3)、道示Ⅴ耐震設計編(H2.2)および共同溝設計指針(S61.3)記載の過剰間隙水圧比についても、過剰間隙水圧比を入力することで従来通りの対応も可能です。
Δu法による安定解析結果より得られた安全率が1.0以上であれば、沈下量が十分小さいか、構造物の変形は限定されたものにとどまるものと考えられるとされています。
　仮設土工スイート：ＢＯＸカルバートの設計
各荷重ケース数の上限について、死荷重，任意死荷重はそれぞれ５ケースまで、活荷重は定型活荷重や任意活荷重や内空活荷重の合計を７ケースまでとしていましたが、Ver.1.1.0より死荷重，任意死荷重はそれぞれ10ケースまで、活荷重の合計数は30ケースまで可能としました。またこれに伴い、検討ケースの上限数も300ケースまでに拡張しています。これによりこれまで以上に多様な載荷状態への検討が可能となります。

また、検討対象＝斜角付きBOXの設計（NEXCO）について、左右ウイングが必ず存在する場合のみを対象としておりましたが、Ver.1.2.0より左右のウイングが存在しない場合、どちらか片側のウイングが存在しない場合、土留壁のみ存在する場合についても検討可能としました。斜角付きＢＯＸの設計は、「ボックスカルバート標準設計図集(H.11.5)日本道路公団」の「5.3 斜角があるボックスカルバートの設計方法」(P.3664～)を参考としていますが、本方法をベースにウイングが存在しない側についてはウイングによる影響を無視する形で対応しています。

  • 　
    ▲図2　ウイング無し斜角付きボックス
構造解析上部工スイート （2013/05/13リリース）
Advanced Suite Ver リリース
FRAMEマネージャ 1.0 －
RC断面計算 （*1） 1.0 －
鋼断面の計算 1.0 －
UC-BRIDGE（分割施工対応） 1.0 －
任意形格子桁の計算 1.0 －
落橋防止システムの設計計算 1.0 －
Ultimate Suite Ver リリース
設計成果チェック支援システム 1.0 －
FRAME（面内）SDK 1.0 －
PC単純桁の設計 1.0 －
ポータルラーメン橋の設計計算 1.0 －
PC上部工の設計計算 1.0 －
下部工基礎スイート（2013/05/13リリース）
Advanced Suite Ver リリース
橋脚の設計 (*1) 1.2 '13.08.05
橋台の設計 (*1) 1.1 '13.07.08
震度算出（支承設計） (*1) 2.0 '13.08.23
フーチングの設計計算 1.0 －
杭基礎の設計 (*1) 2.0 '13.09.18
基礎の設計計算 (*1) 2.0 '13.09.18
置換基礎の設計計算 1.0 －
Senior Suite Ver リリース
ラーメン橋脚の設計計算 (*1) 1.1 '13.08.05
深礎フレーム (*1) 1.0 －
Ultimate Suite Ver リリース
RC下部工の設計計算 (*1) 1.0 －
PC橋脚の設計計算 1.0 －
箱式橋台の設計計算 (*1) 2.0 '13.09.03
ラーメン式橋台の設計計算 (*1) 2.0 '13.10.02

仮設土工スイート（2013/04/11リリース）
Advanced Suite Ver リリース
土留め工の設計 2.0 '13.08.30
たて込み簡易土留めの設計計算 1.0 －
仮設構台の設計 1.0 －
二重締切工の設計 1.0 －
ＢＯＸカルバートの設計 1.2 '13.10.04
擁壁の設計 1.2 '13.08.05
斜面の安定計算 2.0 '13.08.28
圧密沈下の計算 1.0 －
Senior Suite Ver リリース
切梁式二重締切工の設計 1.0 －
ライナープレートの設計計算 1.0 －
PCボックスカルバートの設計計算 1.0 －
アーチカルバートの設計計算 1.0 －
管の断面計算 1.0 －
補強土壁の設計計算 2.0 '13.10.02
Ultimate Suite Ver リリース
型枠支保工の設計計算 1.0 －
クライミングクレーン 1.0 －
控え壁式擁壁の設計計算 1.0 －
ロックシェッドの設計計算 1.0 －
遮音壁の設計計算 2.0 '13.09.12

水工スイート（2013/06/06リリース）
Advanced Suite Ver リリース
ＢＯＸカルバートの設計（下水道耐震） 2.0 '13.07.31
マンホールの設計 1.0 －
調節池・調整池の計算 2.0 '13.09.03
柔構造樋門の設計 1.1 '13.10.11
等流・不等流の計算 1.0 －
洪水吐の設計計算 1.0 －
Senior Suite Ver リリース
下水道管鉛直断面の計算（RC管，陶管） 1.0 －
下水道管鉛直断面の計算
　　　（強プラ管，ダクタイル管）		 1.0 －
下水道管軸方向の計算 1.0 －
下水道管継手の計算 1.0 －
配水池の耐震設計計算 1.0 －
ポンプ容量の計算 1.0 －
水門の設計計算 2.0 '13.09.03
落差工の設計計算 1.0 －
ウェルポイント・ディープウェル工法の設計計算 1.0 －
Ultimate Suite Ver リリース
ハニカムボックスの設計計算 1.0 －
耐震性貯水槽の計算 1.0 －
パイプラインの計算 1.0 －
管網の設計 1.0 －
水路橋の設計計算 1.0 －
揚排水機場の設計計算 2.0 '13.08.07
CALS/CADスイート （2013/07/09リリース）
Advanced Suite Ver リリース
UC-Draw 1.0 －
3D配筋CAD 1.0 －
UC-Drawツールズ（Slab bridge） 1.0 －
UC-Drawツールズ（Abutment） 1.0 －
UC-Drawツールズ（Pier） 1.0 －
UC-Drawツールズ（Pile） 1.0 －
UC-Drawツールズ（Earth retaining） 1.0 －
UC-Drawツールズ（Temporary bridge） 1.0 －
UC-Drawツールズ（Retaining wall） 1.0 －
UC-Drawツールズ（U-type wall） 1.0 －
UC-Drawツールズ（Retaining wall elevation） 1.0 －
UC-Drawツールズ（Box culvert） 1.0 －
UC-Drawツールズ（Flexible Sluiceway） 1.0 －
UC-Drawツールズ（Manhole） 1.0 －
電子納品支援ツール 1.0 －
Ultimate Suite Ver リリース
コンクリートの維持管理支援ツール
（維持管理編）		 1.0 －
地震リスク解析 FrameRisk 1.0 －
橋梁点検システム（国総研版） 1.0 －
BCP作成支援ツール 1.0 －
港湾スイート （2013/07/09リリース）
Advanced Suite Ver リリース
UC-Draw 1.0 －
3D配筋CAD 1.0 －
UC-Drawツールズ（Slab bridge） 1.0 －
UC-Drawツールズ（Abutment） 1.0 －


建築プラントスイート （2013/07/09リリース）
Advanced Suite Ver リリース
建築杭基礎の設計計算 1.0 －
地下車庫の計算 1.1 '13.08.23
地盤改良の設計計算 1.2 '13.08.29
プラント基礎の設計 2.0 '13.09.12
電子納品支援ツール（建築対応） 1.0 －


SaaSスイート （2013/07/09リリース）
※UC-1 for SaaSの基本ライセンスが必要。
Advanced Suite Ver リリース
UC-1 for SaaS RC断面計算 1.0 －
UC-1 for SaaS FRAME面内 1.0 －
(*1)：カスタマイズ版（H14道示）も含みます。
・Seniorには、Advanced、Ultimateには、Advance，Seniorの製品を含みます。
