 はじめに
UC-1エンジニア・スイートの構成製品は、クラウド機能などを有しており、UC-1製品(以下、「単独製品」とします。)とは別プログラムとしておりますが、単独製品のバージョンアップ,リビジョンアップを随時組み込んでいます。本項では、UC-1エンジニア・スイートの構成製品の最新版情報などの保守情報をご紹介いたします。今回は、仮設土工スイートの「擁壁の設計」,「BOXカルバートの設計」で追加した機能をご紹介いたします。
 仮設土工スイート:擁壁の設計,控え壁式擁壁の設計計算
設計要領第二集擁壁編の改訂(平成25年7月)に対応しました。「初期入力」画面の適用基準で「設計要領」が指定されたとき、基準年度(H25年版/H18年版)の選択を設け、新旧基準どちらにも対応できるようにしています。また、H25年版が選択されたとき、以下の設定を行います。
(1)試行くさび法による土圧算出基準を「土工指針(H24)」に設定
(2)許容支持力算出基準を「道示W」に設定
(3)もたれ式擁壁:壁面地盤反力簡便法を採用
(4)もたれ式擁壁:偏心量照査(合力作用位置)を下記に設定
 ・常時:つま先から底面幅の1/2の位置より後方
 ・地震時:つま先から底版幅の1/3の位置より後方
※(3),(4)は、「擁壁の設計」のみ

画像をクリックすると大きな画像が表示されます。

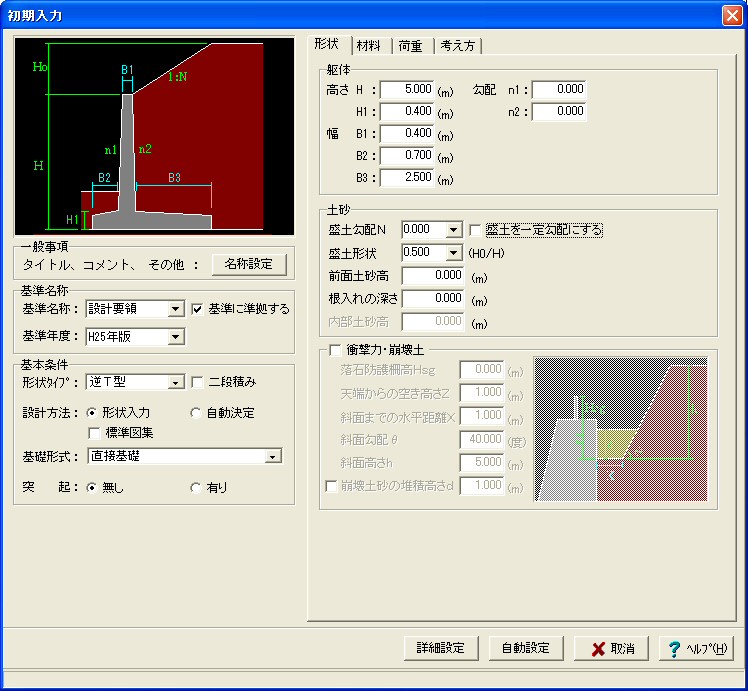

▲図1 「擁壁の設計」初期入力画面
 仮設土工スイート:BOXカルバートの設計
水平変位振幅の直接入力に対応しました。これまでは、検討対象=地震時検討(NEXCO)のレベル2地震時のみ直接入力が可能でしたが、多数のご要望をいただき、検討対象=地震時検討のレベル1,レベル2、検討対象=地震時検討(NEXCO)のレベル1地震時でも水平変位振幅の直接入力を可能としました。

画像をクリックすると大きな画像が表示されます。

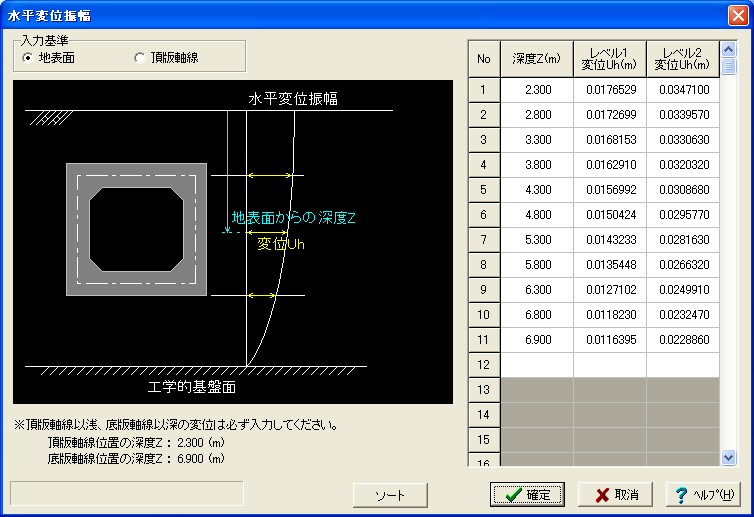

▲図2 水平変位振幅入力画面

また、全部位1.5段配筋(例:1段目125ピッチ、2段目250ピッチ)時の主鉄筋定着位置計算に対応しました。2段目の鉄筋を低減する鉄筋として、その定着位置を計算します。

画像をクリックすると大きな画像が表示されます。

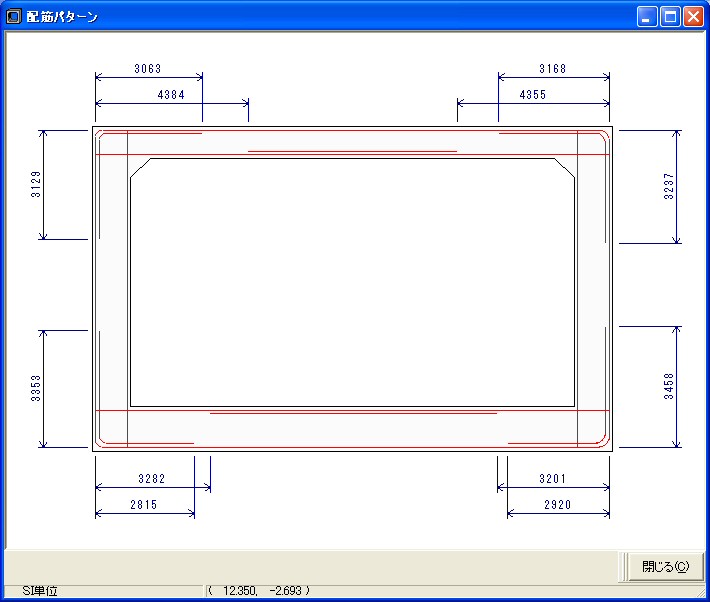

▲図3 配筋パターン図
構造解析上部工スイート (2013/05/13リリース)
Advanced Suite Ver リリース
FRAMEマネージャ 1.0
RC断面計算 (*1) 1.0
鋼断面の計算 1.0
UC-BRIDGE(分割施工対応) 1.0
任意形格子桁の計算 1.0
落橋防止システムの設計計算 1.0
Ultimate Suite Ver リリース
設計成果チェック支援システム 1.0
FRAME(面内)SDK 1.0
PC単純桁の設計 1.0
ポータルラーメン橋の設計計算 1.0
PC上部工の設計計算 1.0
下部工基礎スイート(2013/05/13リリース)
Advanced Suite Ver リリース
橋脚の設計 (*1) 1.2 '13.08.05
橋台の設計 (*1) 1.1 '13.07.08
震度算出(支承設計) (*1) 2.0 '13.08.23
フーチングの設計計算 1.0
杭基礎の設計 (*1) 2.0 '13.09.18
基礎の設計計算 (*1) 2.0 '13.09.18
置換基礎の設計計算 1.0
Senior Suite Ver リリース
ラーメン橋脚の設計計算 (*1) 1.1 '13.08.05
深礎フレーム (*1) 1.0
Ultimate Suite Ver リリース
RC下部工の設計計算 (*1) 1.0
PC橋脚の設計計算 1.0
箱式橋台の設計計算 (*1) 2.0 '13.09.03
ラーメン式橋台の設計計算 (*1) 2.0 '13.10.02

仮設土工スイート(2013/04/11リリース)
Advanced Suite Ver リリース
土留め工の設計 2.0 '13.08.30
たて込み簡易土留めの設計計算 1.0
仮設構台の設計 1.0
二重締切工の設計 1.0
BOXカルバートの設計 1.2 '13.10.04
擁壁の設計 1.2 '13.08.05
斜面の安定計算 2.0 '13.08.28
圧密沈下の計算 1.0
Senior Suite Ver リリース
切梁式二重締切工の設計 1.0
ライナープレートの設計計算 1.0
PCボックスカルバートの設計計算 1.0
アーチカルバートの設計計算 1.0
管の断面計算 1.0
補強土壁の設計計算 2.0 '13.10.02
Ultimate Suite Ver リリース
型枠支保工の設計計算 1.0
クライミングクレーン 1.0
控え壁式擁壁の設計計算 1.0
ロックシェッドの設計計算 1.0
遮音壁の設計計算 2.0 '13.09.12

水工スイート(2013/06/06リリース)
Advanced Suite Ver リリース
BOXカルバートの設計(下水道耐震) 2.0 '13.07.31
マンホールの設計 1.0
調節池・調整池の計算 2.0 '13.09.03
柔構造樋門の設計 1.1 '13.10.11
等流・不等流の計算 1.0
洪水吐の設計計算 1.0
Senior Suite Ver リリース
下水道管鉛直断面の計算(RC管,陶管) 1.0
下水道管鉛直断面の計算
   (強プラ管,ダクタイル管)
1.0
下水道管軸方向の計算 1.0
下水道管継手の計算 1.0
配水池の耐震設計計算 1.0
ポンプ容量の計算 1.0
水門の設計計算 2.0 '13.09.03
落差工の設計計算 1.0
ウェルポイント・ディープウェル工法の設計計算 1.0
Ultimate Suite Ver リリース
ハニカムボックスの設計計算 1.0
耐震性貯水槽の計算 1.0
パイプラインの計算 1.0
管網の設計 1.0
水路橋の設計計算 1.0
揚排水機場の設計計算 2.0 '13.08.07
CALS/CADスイート (2013/07/09リリース)
Advanced Suite Ver リリース
UC-Draw 1.0
3D配筋CAD 1.0
UC-Drawツールズ(Slab bridge) 1.0
UC-Drawツールズ(Abutment) 1.0
UC-Drawツールズ(Pier) 1.0
UC-Drawツールズ(Pile) 1.0
UC-Drawツールズ(Earth retaining) 1.0
UC-Drawツールズ(Temporary bridge) 1.0
UC-Drawツールズ(Retaining wall) 1.0
UC-Drawツールズ(U-type wall) 1.0
UC-Drawツールズ(Retaining wall elevation) 1.0
UC-Drawツールズ(Box culvert) 1.0
UC-Drawツールズ(Flexible Sluiceway) 1.0
UC-Drawツールズ(Manhole) 1.0
電子納品支援ツール 1.0
Ultimate Suite Ver リリース
コンクリートの維持管理支援ツール
(維持管理編)
1.0
地震リスク解析 FrameRisk 1.0
橋梁点検システム(国総研版) 1.0
BCP作成支援ツール 1.0
港湾スイート (2013/07/09リリース)
Advanced Suite Ver リリース
UC-Draw 1.0
3D配筋CAD 1.0
UC-Drawツールズ(Slab bridge) 1.0
UC-Drawツールズ(Abutment) 1.0


建築プラントスイート (2013/07/09リリース)
Advanced Suite Ver リリース
建築杭基礎の設計計算 1.0
地下車庫の計算 1.1 '13.08.23
地盤改良の設計計算 1.2 '13.08.29
プラント基礎の設計 2.0 '13.09.12
電子納品支援ツール(建築対応) 1.0


SaaSスイート (2013/07/09リリース)
※UC-1 for SaaSの基本ライセンスが必要。
Advanced Suite Ver リリース
UC-1 for SaaS RC断面計算 1.0
UC-1 for SaaS FRAME面内 1.0
(*1):カスタマイズ版(H14道示)も含みます。
・Seniorには、Advanced、Ultimateには、Advance,Seniorの製品を含みます。
製品構成・価格表
(Up&Coming '14 新年号掲載)
