施工段階の影響を考慮した変位の計算

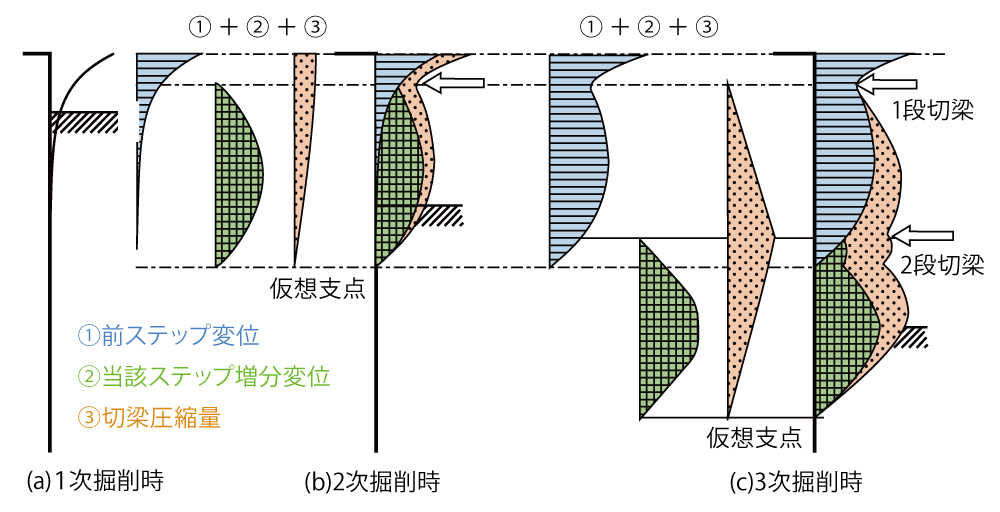

慣用法での変位計算に、今までの単純梁法に加え、図1のような累計変位法の考え方を追加しました。(山留め設計指針H29　P170〜172) 指針では、掘削深さ10m程度までの範囲では、実測値とよく対応していると記載されており、より精度の高い変位計算が可能となります。

基本的な考え方としては、前ステップの変位計算結果(図の青枠)と当該ステップの単純梁法にて算出された変位計算結果(図の緑枠)を合算し、更に切ばり反力・プレロード等を考慮した、切ばり圧縮量の変位(図のオレンジ枠)を足し合せて、当該ステップの変位量とします。

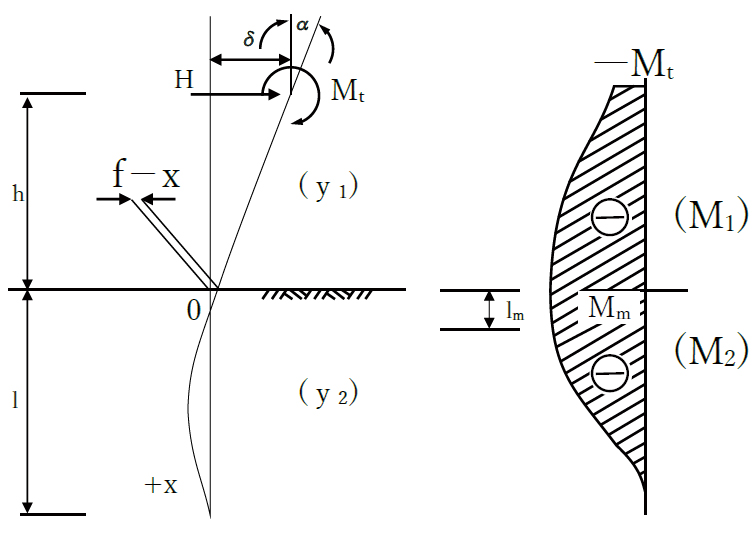

従前までのプログラムでは、杭長は十分に長いことを前提に、常に半無限長の計算式(Y.L.Changの式)で照査を行っておりましたが、今回有限長の杭計算を追加したことにより、根入れ長が短い場合においても設計することが可能になりました。(有限長の杭計算では、1<βLe<3が適用範囲となります。)

杭の先端条件を入力頂き、各先端条件から積分定数計算し、変位・断面力を算出します。

逆解析用パラメータとして、従来は内部摩擦角Φ、粘着力Ｃ、変形係数αＥｏを考慮していましたが、本バージョンより土の湿潤重量γを逆解析用パラメータに機能追加しました。本機能拡張により、より多くのパターンの逆解析を行うことが可能となり、逆解析の精度向上に寄与することができます。湿潤単位体積重量γのパラメータを設定することで、水中単位体積重量については、土留め工の設計本体で使用している「水の単位体積重量」を差し引いて自動的に計算し、解析に使用する仕組みとなっております。
