下部工基礎スイート(Ultimate)は、「橋脚の設計」,「橋台の設計」,「基礎の設計計算」,「深礎フレーム」など、橋梁下部工を設計するときに必要な設計ソフトで構成され、平成14年道示対応のカスタマイズ版を含めて23製品を有しています。対応している形式を下表にまとめました。
橋脚
|
形式 |
新設 |
補強 |
図面 |
対象 |
躯体 |
底版 |
橋
脚 |
RC単柱式 |
○ |
○ |
○ |
○ |
Advanced |
RC壁式 |
○ |
○ |
○ |
○ |
RCラーメン式
(2柱〜4柱) |
○ |
○ |
○ |
− |
Senior |
PC単柱式 |
○ |
− |
− |
− |
Ultimate |
|
橋台
|
形式 |
新設 |
補強 |
図面 |
対象 |
躯体 |
底版 |
橋
台 |
逆T式 |
○ |
− |
○ |
○ |
Advanced |
重力式 |
○ |
− |
− |
○ |
箱式 |
○ |
− |
○ |
− |
Ultimate |
ラーメン式 |
○ |
− |
○ |
− |
Ultimate |
|
基礎
|
形式 |
新設 |
補強 |
図面 |
対象 |
躯体 |
底版 |
基
礎 |
直接 |
○ |
− |
○ |
− |
Advanced |
杭 |
○ |
− |
○ |
○ |
ケーソン |
○ |
− |
− |
− |
鋼管矢板 |
○ |
− |
− |
− |
地中連続壁 |
○ |
− |
− |
− |
深礎 |
○ |
− |
− |
− |
Senior |
|
震度
上部構造 |
下部構造 |
基礎形式 |
対象 |
箱桁,JIS箱桁 |
橋台 |
直接基礎 |
Advanced |
中空床版 |
橋脚 |
杭基礎 |
T桁 |
ラーメン橋脚 |
ケーソン基礎 |
合成桁 |
ラーメン橋台 |
直接入力 |
鋼箱桁・I桁 |
製品連携 |
− |
直接入力 |
直接入力 |
− |
|
▲図1 下部工基礎スイートの対応構造物 |
以上のとおり、下部工基礎スイート製品、特に震度算出との連携機能を用いて、下記のようなモデルも簡単に作成し、設計する事ができます。
|
▲図2 下部工基礎スイートを使った設計モデル |
|

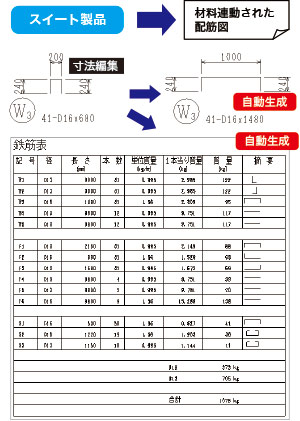

スイート製品の基本機能「2DCAD機能」 UC-1エンジニア・スイート基本機能のご紹介第6弾として今回は、スィート製品で生成した配筋図を効率よく編集可能な「2DCAD機能」の「加工図・鉄筋表編集機能」について紹介致します。スィート製品で生成する図面(配筋図)には、材料情報(加工図の寸法、鉄筋記号、鉄筋径、本数など)を含んでいます。そのため、図面に作図された加工図を編集(長さ、本数、鉄筋記号、折れ角度、形状などを編集、あるいは、追加、削除)することで、編集内容を反映した加工図、配筋図、鉄筋表を瞬時に自動生成できます。
|
■図1 ケーソン式 (左)、自立矢板式(右)係船岸の設計例 |
|
|
(Up&Coming '14 盛夏の号掲載) |
|
|
>> 製品総合カタログ
