Ver.19の改訂内容

Ver.19では、次の機能追加を行いました。

・2層1連ボックスカルバートへの対応

・検討対象＝地震時検討での杭基礎対応（線形解析）

以下に、この機能の概要を紹介します。

2層1連ボックスカルバートへの対応

これまでボックスカルバートは3連まで対応しているものの上下方向は1層のみでした。

今回、1連のみですが上下2層の2層1連ボックスカルバートに対応しました。常時を対象に断面方向及び縦方向の検討が可能です。断面方向の検討において上下それぞれに内水位の設定が可能です。今回は計算書出力までの対応ですが、以降の改訂版で設計調書の出力や図面作成に対応する予定です。対象ライセンスはLite版以上です。

図1　3D図

図2　本体寸法の設定画面

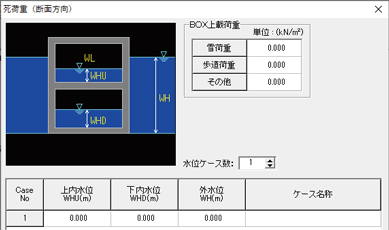

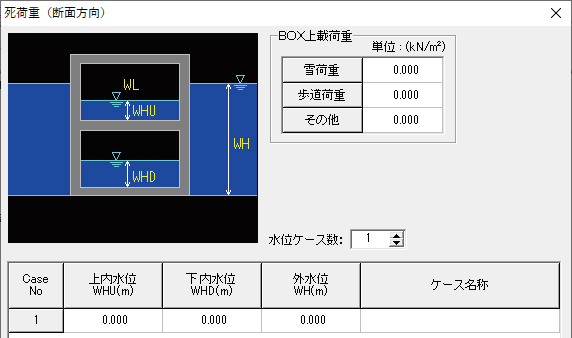

図3　水位の設定画面

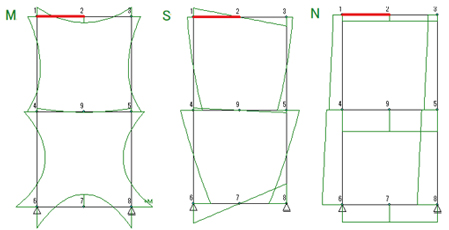

図4　断面力分布

検討対象＝地震時検討での杭基礎対応（線形解析）

検討対象＝地震時検討において、断面方向検討を対象に常時からレベル2地震時まで杭基礎による検討（線形解析）に対応しました。対象ライセンスはStandard版以上です。なお、杭体照査及び許容支持力・引抜力の計算も可能です。

解析方法について「下水道施設耐震計算例−処理場・ポンプ場編−2015年版 (社)日本下水道協会」の「4.�U類（地中埋設線状構造物）」では

1. 管廊（ボックス本体）と杭基礎を分離して解析する方法
2. 管廊（ボックス本体）と杭基礎を一体として解析する方法

が考えられ、構造物個々の特性を考慮して選択すればよいと記述されています。弊社水工シリーズ製品「ＢＯＸカルバートの設計・3Ｄ配筋（下水道耐震）」では1の方法に対応していますが、本製品では2の方法に対応しました。今後は

1. 方法：「ＢＯＸカルバートの設計・3Ｄ配筋（下水道耐震）」
2. 方法：「ＢＯＸカルバートの設計・3Ｄ配筋」

として製品を使い分けて検討することが可能です。

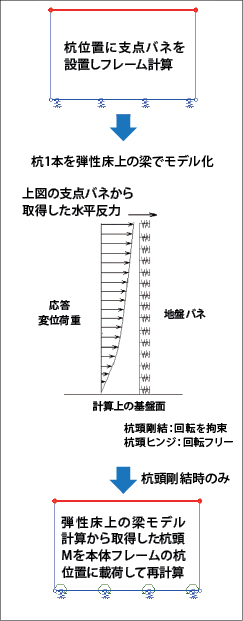

図5　「1.本体と杭基礎を分離」時の計算の流れ

図6　「2.本体と杭基礎を一体」時の フレーム載荷モデル

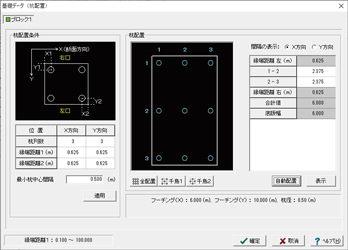

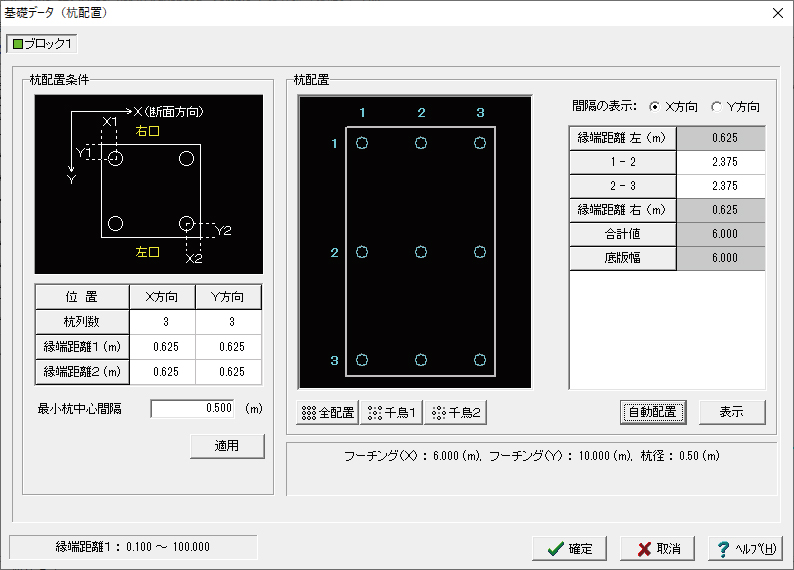

図7　杭配置の設定画面
