杭頭の結合の基本条件のところで、垂直有効厚の考え方は例えばフ−チングが１．２ｍで、杭の埋め込み長が１０cmの場合なら、単純に１．１ｍとします。
　「杭基礎設計便覧（平成４年１０月）社団法人日本道路協会」８．杭とフーチングの結合方法に図示されています。

前記で述べたように、内径≠0.0の場合は円環断面で計算しますので中詰め部に配筋できません。
中詰め部に配筋するためには内径＝0.0として円形断面で計算してください。

「底版材料基準値」において以下の値が初期値としてセットされています。

　「SD295」→「σsa＝180（N/mm２）」
　「SD345」→「σsa＝200（N/mm２）」

選択した材質により上記の値がセットされます。したがって「σsa＝140（N/mm２）」を使用する場合は上記の「底版材料基準値」テーブルで直接「σsa＝140（N/mm２）」を入力変更した上で「杭頭結合計算」の入力に移ってください。

「底版材料基準値」の「割増基本値：σsa」にはデフォルト値としてＳＤ３４５相当「200(N/mm２)」が設定されています。ここを「180(N/mm２)」に変更してください。
なおプログラムでは割増し係数１．５以上の荷重ケースについては、一律に「割増基本値：σsa」の値を使うようになっています。
したがってＤ２９５の場合は予め上記テーブルの「割増基本値：σsa」の欄を「180」に書き換えて下さい
この入力で対応できるものと考えています。

杭内径＝0.0として円形断面とすれば主筋の応力照査はできます。
鉄筋かごの帯鉄筋、組立筋までを含んだ照査まではできません。

「σck＝80（N/mm２）」相当の値です。
（なお「σck＝80（N/mm２）」は内部固定で変更できません。）許容値については「基準値」→「許容応力度の割増」の各割増係数ごとの値をセットしています。（上記許容値は割増係数「1.0」相当の許容値を用いています。変更する場合はここで変更してください。）

無視することはできません。
杭本体、中詰部それぞれ許容抵抗曲げモーメントＭraを求めるに際し、杭体部では鉄筋がなくてもＰＣ鋼材データを用いてＭraを算出できますが、中詰め部では鉄筋を０セットすると鋼材データが無いのでＭraを算出できません。

　杭基礎やその他の形式の基礎を一つのバネ支点として取扱うことによって、ＦＲＡＭＥシリーズでより大きな構造モデルを解析することができます。また、フーチング下端に基礎バネを入力することによって、震度算出が利用できる範囲を広げることができます。

　平面骨組において基礎の頭部をバネ支点として評価するには、３行３列の行列の各要素を入力する必要がありますが、『この要素の入力の仕方がよく分からない。』という問い合わせを頂くことが少なくありません。
　バネの要素を入力する際には、そのバネ値がどのような座標系で得られたものか、どのような座標系のバネ支点として入力するのかということと、変位の並び方に十分注意することが必要です。

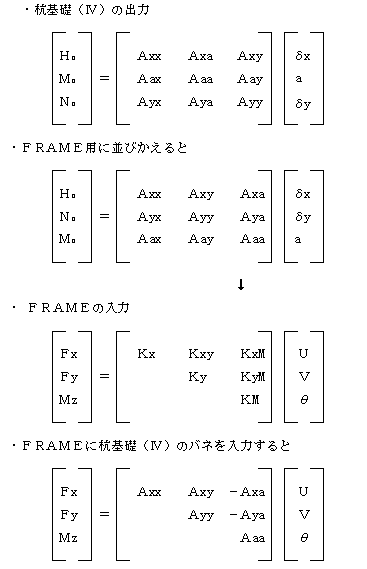

　以下に本プログラムで得られたバネをＦＲＡＭＥ（面内）に入力する場合について説明します。

　つまり、Ｋxy＝Ａxy、ＫxM＝−Ａxa、ＫyM＝−Ａyaとなります。
　なお、参考までに「震度算出（�U）」と「杭基礎　for　windows」のバネ支点に関する座標系は同じです。

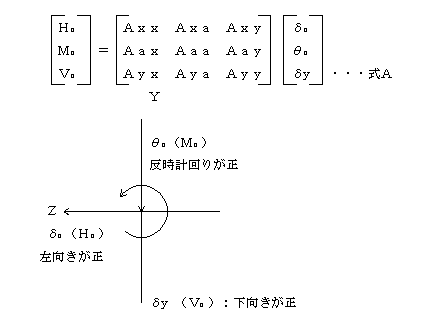

本プログラムの基礎バネ定数の出力は下式Ａのマトリックスです。

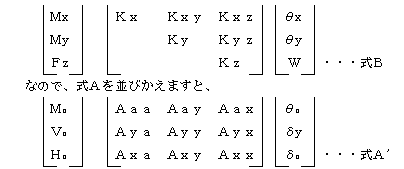

　式Ａのマトリックスは上図の面内座標系（面外とは言え同じこと）です。
　上図を面外方向（紙面　右から左）からみますと、当社の面外解析と、

　（注）（）は無視、Ｖ軸方向バネ並びに平面的なねじりは面外解析では取り扱っていません。

　当社の面外は、

　となります。先にも少し触れましたが、Ｖ（Ｙ）軸方向、すなわち平面的な移動やねじれ（回転）は全く考慮していませんので、Ｋｙ、Ｋｘｙ、Ｋｙｚは０で入力します。

　以上から
　Ｋｘ＝Ａａａ、Ｋｘｚ＝Ａａｘ、Ｋｚ＝Ａｘｘ
　として３項目を入力すればよいわけです。
　下に例を示します。

■杭基礎　for　windows　の出力

　　(2).橋軸直角方向
　　 a)杭頭結合
　　(1) 常時

■面外解析の入力

　なお、符号の向きは、杭基礎　for　windows の結果をそのまま面外解析に入力して下さい。
　入力例では、ＫｙすなわちＹ軸廻りの回転バネをフリーにしていますが、これは、杭基礎　for　windows でこのバネが求められていないためです。厳密に言えば、Ｙ軸廻りの回転バネを何らかの方法によって計算し入力すべきだと考えられます。

以下の原因が考えられます。

(1)　杭配置が簡易入力である場合。
　(2)　杭径の変化ありの場合。
　(3)　安定計算のみを実行し、断面計算されていない場合。
　　の３パターンです。

以下の原因が考えられます。

　�@杭配置が簡易入力である場合。
　�A杭径の変化ありの場合。
　�B安定計算のみを実行し、断面計算されていない場合。

　上記の何れか１つにでも該当する場合は比較表フ

「基礎工詳細設計調書」の杭体応力には、抽出荷重ケースにおける最大・最小鉛直反力（軸力）の杭の結果を出力する書式となっておりますが、断面計算結果の中にはこのときの結果が含まれていない場合（断面計算の入力でＮｍａｘ，Ｎｍｉｎとなる杭を指定していない、または、全荷重ケースを指定していない）があります。そこで、現行版ではデータに関わらず、常に「基礎工詳細設計調書」の杭体応力の欄にはデータをセットしない（出力しない）ようにしております。
必要とお感じの際には、お手数ですが、編集時に入力加筆いただきますよう御願いいたします。
（「基礎工設計調書」の「杭体応力度」は、Ｎｍａｘ，Ｎｍｉｎの杭とは関係なく、断面計算で計算された全ての杭及び荷重ケースに対して抽出しています。）

基礎工詳細設計調書（その１）においての杭頭平均Ｎ値、変形係数Ｅoについては、地盤が一様と想定した場合を対象としているものと考えております。本プログラムでは、地盤を平均することなく、常に、弾性床上はりの微分方程式を用いて、π/βに関係なくすべて有限長の杭として解析しており、常に、杭先端条件および多層地盤を考慮した計算を行っております。
その為、該当項目無しとして出力していません。

「Ｑ１９−１．」で述べたように基本的には想定していません。

但し、以下の要領で近似的に求めることはできます。

(1)「基本条件」で「断面変化　あり」（「上、下杭」）を選択する。
(2)「ＳＣ杭」を選択し「杭データ」で杭径Ｄ（肉厚ｔ）を選択する。
「上杭」の鋼管厚を入力し、「下杭」の鋼管厚は「0.0mm」とする。
(3)「杭軸方向バネ定数：ｋｖ」を直接入力する。
(4)安定計算実行
（断面照査時は下杭の鋼管厚を「0.0mm」とできませんので応力度計算はできません。）

注）ヤング係数は１種類しか入力できませんので杭全長に渡って同じ値を用います。したがって近似解しか得られません。
