土木設計用プログラムシリーズ
UC-1
SI SI単位対応
調表 調表出力ライブラリ対応
計算―CAD統合

擁壁の設計
プログラム価格:\250,000.-
(税別価格表示)
Windows 98/Me/NT/2000/XP対応
片持梁式、重力式、もたれ式、任意形擁壁の設計計算、図面作成プログラム
ProductsGuide 製品ヘルプ 操作ガイダンス VIEWER版ダウンロード VIEWER版ASPサービス Order
PDFダウンロード wallhelp.exe
(1,649KB)
wall-gui.exe
(PDF圧縮 3,336KB)
(計 23,801KB) 製品購入申込
プログラムの概要
標準設計・土工指針・設計要領・道示Wの各基準に準拠し、片持梁式(逆T型、L型、逆L型)、重力式(半重力式)、もたれ式などの擁壁の自動設計、図面作成、設計調書出力を一連でサポートするプログラムです。擁壁の形状を入力し、その計算結果から設計者の判断により最終形状を決定する方式に加え、形状・杭配置・配筋の自動決定機能により、効率的な設計を行うことができます。新たに、U型形状データセット、天端形状の対応、前面土砂の荷重毎の設定、土圧算出時の水位扱いの指定、切り土面の壁面摩擦角の初期設定を機能追加。ページ単位で出力が可能な出力プレビュー機能、各種図表も出力可能なHTML出力など豊富な出力機能で自由度の高い詳細な設計計算書作成が可能です。 SI単位と従来単位の単位系変換をサポート。一般図から配筋図、組み立て図、加工図、鉄筋表などの図面を一括生成し、簡易編集機能、DXF、STEP(無償予定)に出力対応。

UC−1設計シリーズ (Up&Coming製品のご紹介2001/10/15号)
プログラムの機能と特長

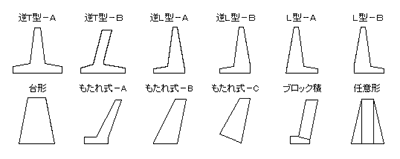

1. 設計計算可能な形状
形状入力時 :逆T型(2種)、逆L型(2種)、L型(2種)、台形、もたれ式(3種)、ブロック積、任意形状(2種、U型など)
自動決定時 :逆T型(2種)、逆L型(2種)、L型(2種)
CAD連動 :逆T型、L型、逆L型の3タイプ
任意形-B(座標入力)追加
■任意形機能強化:
・任意形ブロック数最大30
・背面土砂・前面土砂ブロックの自動生成機能
・基礎底面傾斜に対応。
・竪壁・底版の部材設計
土砂タイプ:土圧算出式に対応する形状を任意形も含めた6タイプの中から選択可能
2. 土圧
試行くさび法、 クーロン式、岡部・物部式、テルツァギー・ペック、任意土圧入力。EPS工法もサポート。クローン及び土圧係数適用時の「台形盛土に荷重換算」に対応。
3. 浮力
浮力:背面水位・前面水位・ 揚圧力 等の4タイプでの検討を行うことができます。
4. 地表面載荷荷重(集中荷重、分布荷重)・背面土砂・前面土砂・背面水圧・前面水圧・土圧・集中荷重(鉛直方向、水平方向)・分布荷重(鉛直方向、水平方向)建設省河川砂防技術基準の見掛けの震度に対応。載荷荷重として雪荷重、規定荷重として風荷重、衝突荷重を追加。荷重ケースの追加・挿入・複写・削除に対応。
5. 前面突起、背面突起など天端形状を考慮できます。
6. 直接基礎の場合、荷重の偏心を考慮した地盤の支持力の検討、受働抵抗力の影響及び突起を考慮した滑動の照査が可能です。鉛直支持力データにおける入力方法を改善。
7. もたれ式・ブロック積擁壁の安定照査として、示力線方程式に対応。
8. 杭基礎の場合は、杭本体の設計(杭断面計算)も可能。「杭基礎の設計」と連動が可能。
9. 竪壁・底版は、鉄筋コンクリート、無筋コンクリートの設計が可能。底版の剛体照査対応。
10. 「基準値」の設定が可能で、「土工指針基準値」読み込み、変更ファイルの保存が可能。
11. 形状図、杭配置図、杭体断面力図、示力線などの出力、図形コントロール機能をサポート。
12. 章節番号の編集、章節単位の選択出力可能。
13. 高品位の設計計算書出力に加え、全ての入力データ、図表や結果表示は、HTMLファイル出力に対応。ページ毎に確認しながら出力も可能な出力プレビュー機能をサポート。
14. 調表出力ライブラリに対応。詳細設計調書(その1〜4)のテンプレートをサポート。
15. 作図機能、開口部、水抜き穴、底版杭よけ配筋が可能。
16. 図面レイアウト情報の確認と修正が行え、登録、読込が行えます。そのまま成果品として使用できるレベルの生成が可能です。
17. 国土交通省「CAD製図基準(案)」、道路公団「CADによる図面作成要領(案)」
18. CADデータ交換標準SXF Ver2.0形式のファイル(レベル2)に対応
適用基準び参考文献:
(社)全日本建設技術協会、土木構造物標準設 第2巻手引き(擁壁類) 昭和62年7月
(社)日本道路協会、道路土工 擁壁工指針 平成11年3月
日本道路公団、設計要領第2集 −橋梁・擁壁・カルバート− 平成10年7月
(社)日本道路協会、道路橋示方書・同解説 T共通編 W下部構造編平成 8年12月
(社)日本道路協会、道路橋示方書・同解説 SI単位系移行に関する参考資料 平成10年7月
(社)日本道路協会、道路橋の耐震設計に関する資料 平成9年3月
(社)日本道路協会、杭基礎設計便覧 昭和61年1月
(社)日本道路協会、杭基礎設計便覧 平成4年10月
(社)日本河川協会、建設省河川砂防技術基準(案)同解説設計編[1] 平成9年10月
(社)土木学会四国支部、大型ブロック積擁壁 設計・施工マニュアル 平成10年6月
現代理工学出版、もたれ式・ブロック積擁壁の設計と解説 平成2年3月
理工図書、続・擁壁の設計法と計算例 平成10年10月
国土交通省、土木構造物設計ガイドライン 平成11年11月
国土交通省、標準設計 平成12年9月
国土交通省、CAD製図基準(案) 平成13年8月
道路公団、CADによる図面作成要領(案) 平成13年10月
計算―CAD統合製品は、共通したインターフェース、5つのシンプルな処理モード、ビジュアルな操作を提供
画面サンプル
画面サンプル
☆画像をクリックすると大きな画像が表示されます。

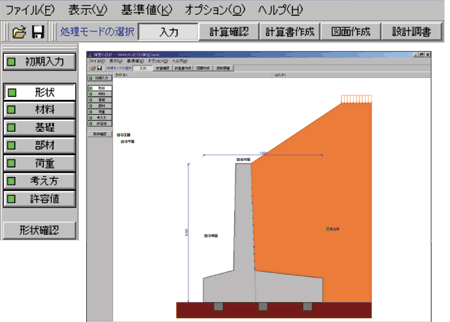

▼メイン画面 ▼初期入力画面

▼3D拡大表示(任意形-B)

▼設計の考え方(浮力)

▼杭断面力計算結果

▼設計調書プレビュー画面出力

▼図面生成画面

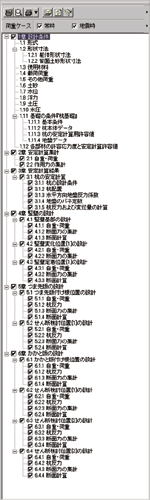

▼詳細出力項目

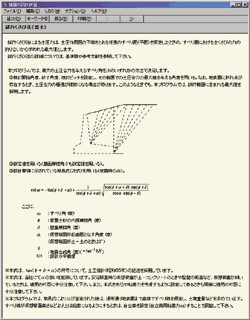

▼充実したヘルプ、Q&A
出力サンプル
☆画像をクリックすると大きな画像が表示されます。
▼杭基礎の安定計算結果 ▼総括表形式出力

▼図面出力例(開口部あり)

▼図面出力例(平面折れあり)
※システム構築のご相談をお受けいたします。営業窓口までお気軽にお問い合わせください。
